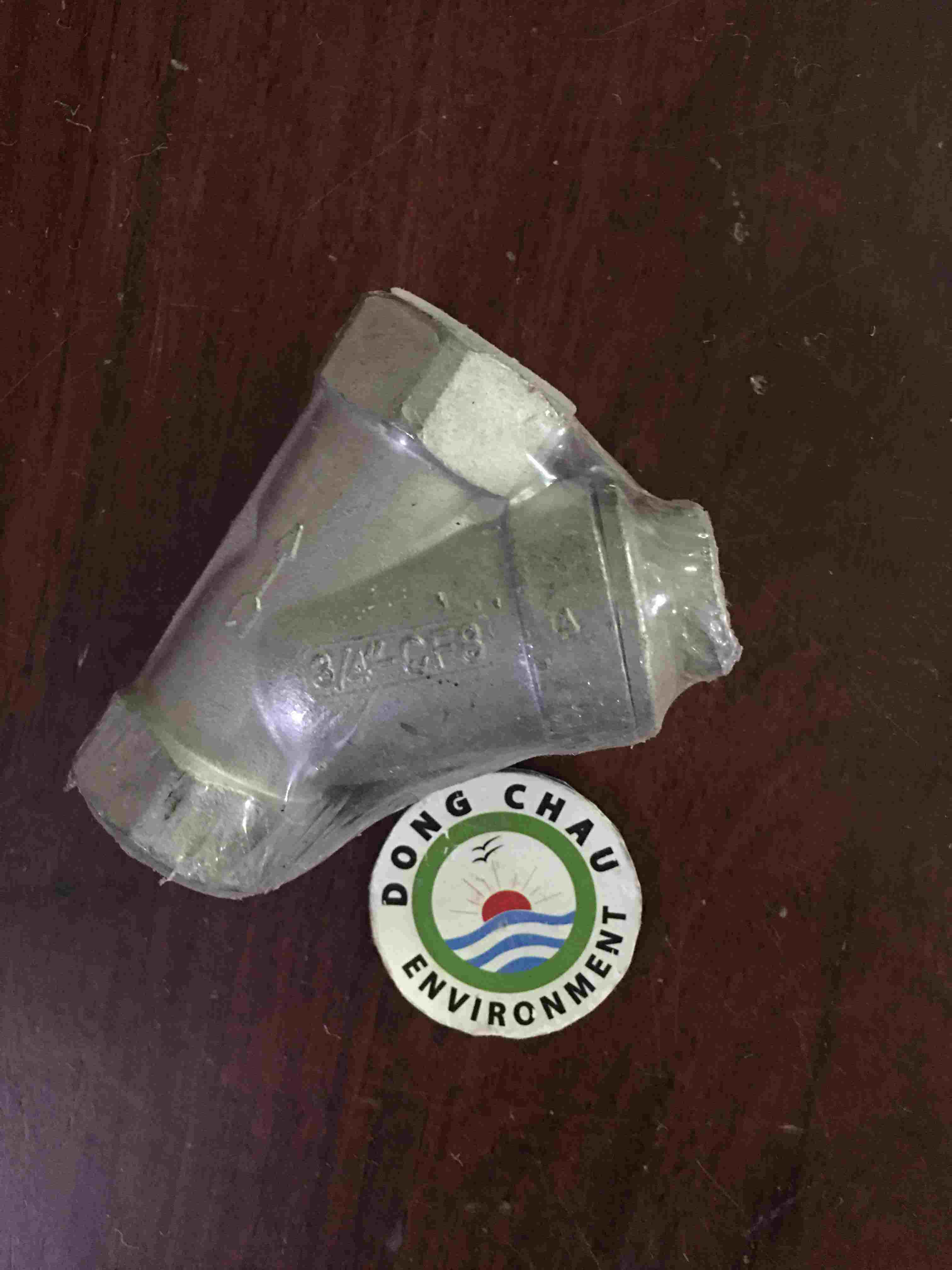

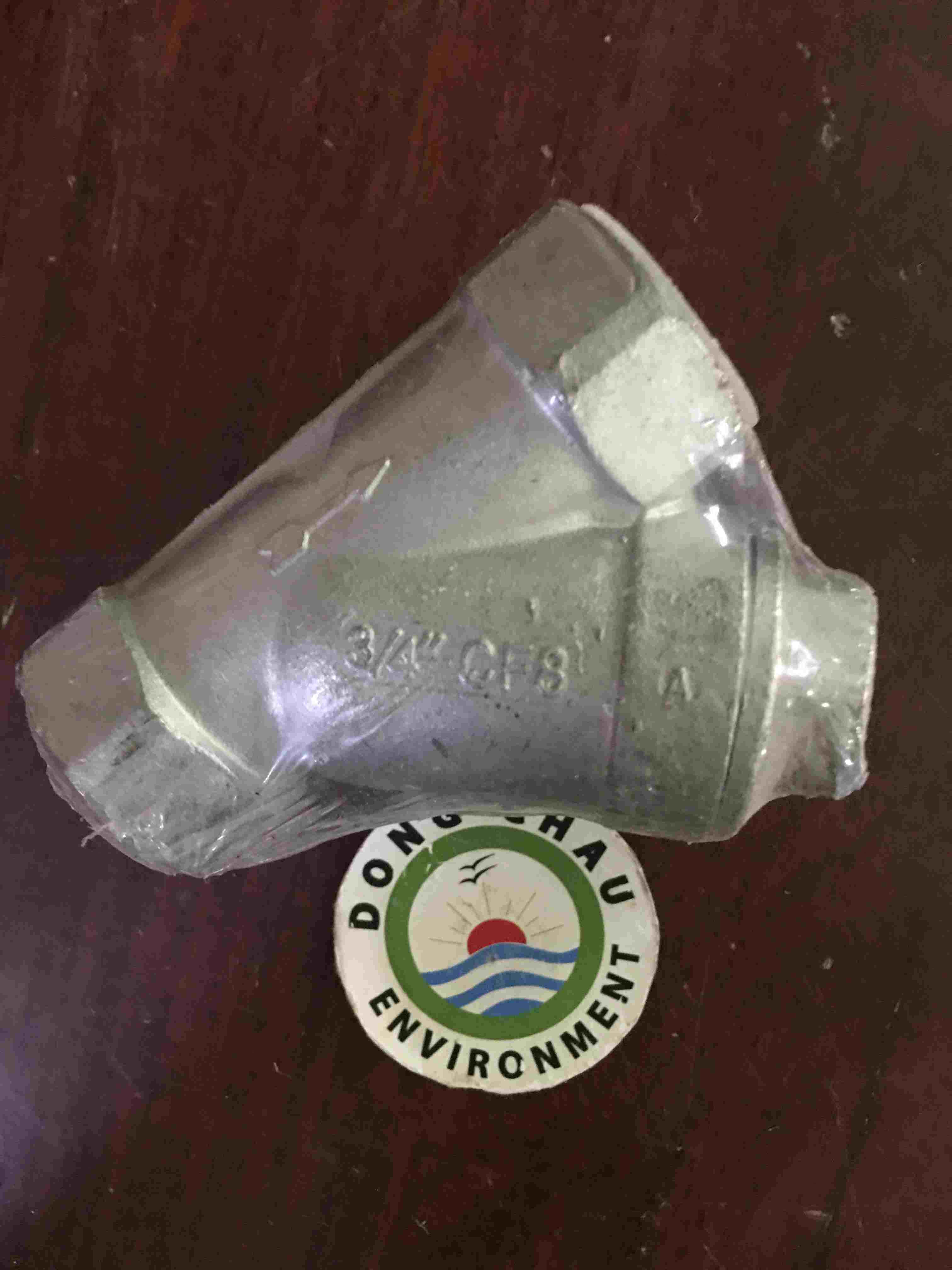

Y-strainer gang là thiết bị được sử dụng để lọc các chất rắn / mảnh vỡ từ hệ thống đường ống.
Y-strainer gang được chế tạo bằng gang đúc với thiết kế mẫu nặng và lý tưởng cho các ứng dụng khác nhau, bao gồm cả hơi nước.
Y-strainer gang lưới lọc bằng dây thép không gỉ tiêu chuẩn.
Tìm hiểu van Y lọc là gì?
Y lọc là loại van được lắp vào hệ thống để lọc các mãnh vỡ, rác, cát sỏi....giúp bảo vệ máy bơm, đồng hồ, van và các phụ kiện khác tránh bị kẹt, hư hỏng đồng thời giúp làm sạch nguồn nước trong hệ thống. Van vận hành hoàn toàn tự động, và được kết nối vào hệ thống dạng mặt bích.
Van Y lọc hay còn gọi là lưới lọc rác là thành phần quan trọng của hệ thống đường ống để bảo vệ thiết bị khỏi bị hư hỏng tiềm ẩn do bụi bẩn và các cặn bẩn và rác có thể được vận chuyển theo dòng lưu chất.
Trong quá trình khởi động và xả nước, bộ lọc/lưới lọc có thể được đặt trên thượng nguồn máy bơm để bảo vệ chúng khỏi các mảnh vụn xây dựng có thể đã được để lại trong ống.
Bộ lọc cố định có thể được lắp đặt phía trên các van điều khiển, bẫy và thiết bị để bảo vệ chúng khỏi các sản phẩm ăn mòn bị văng khỏi vị trí và vận chuyển trong toàn bộ hệ thống đường ống.

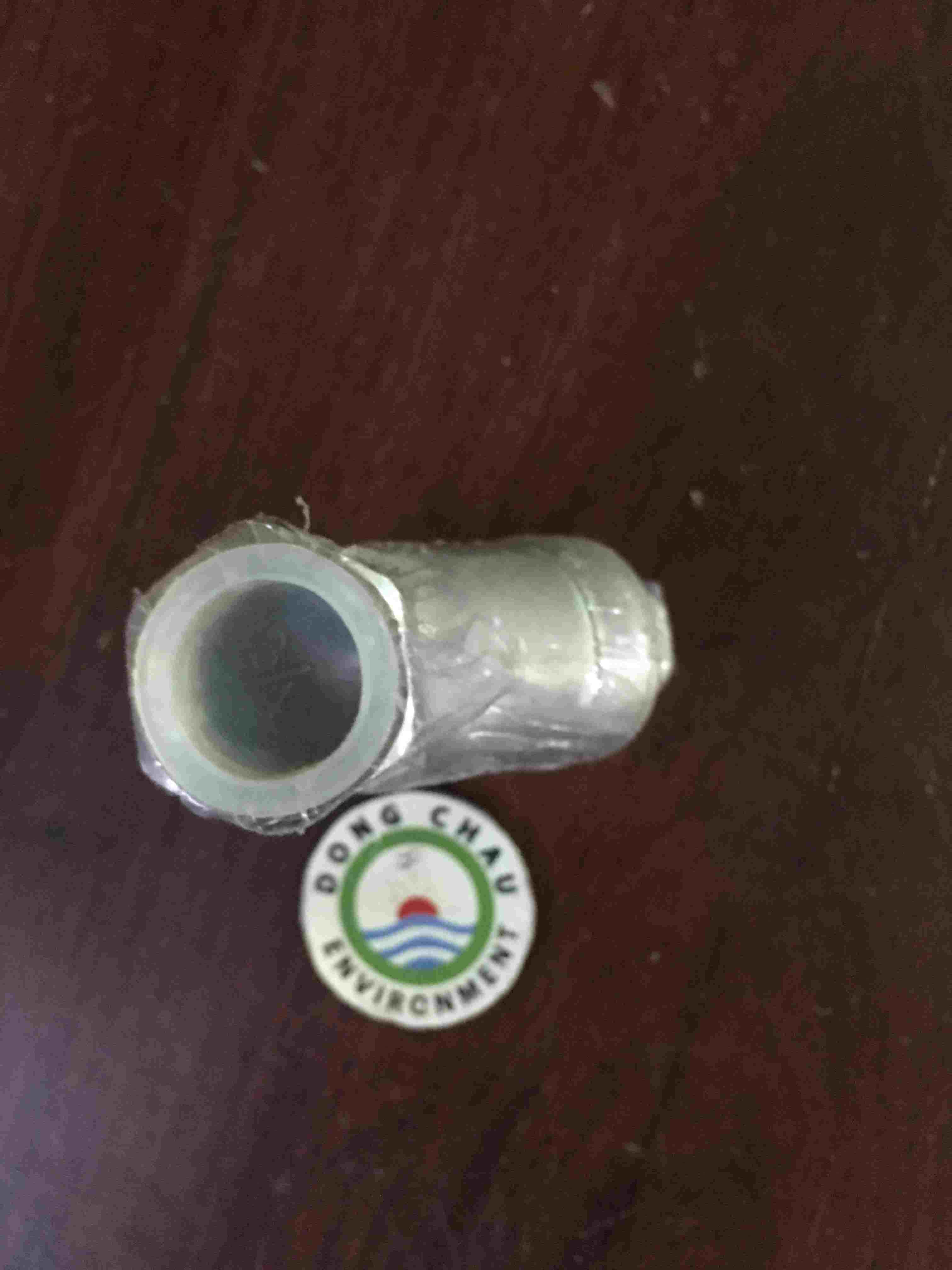

Cấu tạo chung van Y lọc
Van Y lọc được cấu tạo bởi 02 thành phần chính là thân van và lưới lọc
-
Thân van: thiết kế dạng chữ y, với nhánh hướng xuống là một bầu chứa rác, được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm. Là toàn bộ phần bao bọc bên ngoài, có nhiệm vụ liên kết với đường ống theo dạng lắp ren hoặc kết nối mặt bích, để cho phép dòng chảy lưu chất đi qua được kín hoàn toàn, tránh rò rỉ và thất thoát.
-
Lưới lọc: được lắp cố định vào bầu chứa rác, sản xuất từ Inox 304/316, độ bền cao, chống rỉ sét. Được đặt nghiêng so với thân van 1 góc 45 độ. Nó cho phép chất lỏng đi qua và giữ lại những cặn ra lẫn trong lưu chất. Tùy từng hệ thống, kích cỡ của van mà lỗ mắt cáo của lưới lọc có thể to hay nhỏ, thưa hay dày để đảm bảo phù hợp cho hệ thống đang sử dụng nó. Bên dưới phần lưới lọc là núm khóa, được thiết kế với mục đích vệ sinh lưới lọc thường xuyên.
Nguyên lý hoạt động của van Y lọc
Khi dòng chảy đi qua van thì sẽ đi qua bộ lưới lọc, các mãnh vỡ, cát đá, rác....sẽ được giữ lại và chứa trong bầu chứa rác, dòng nước vẫn qua van bình thường, không bị giảm lưu lượng.
Y lọc được thiết kế để loại bỏ chất lạ khỏi đường ống và bảo vệ máy bơm, đồng hồ, van và các thiết bị cơ khí tương tự khác, được gọi như là Bộ lọc. “Y Lọc Rác” Loại Y Strainers được đặt tên theo hình dạng của chúng nên người ta gọi theo dạng là chữ Y và thường được sử dụng để lọc các cặn tạp chất trong đường ống dẫn lưu chất.
Bộ lọc giúp cải thiện độ sạch của trong môi trường chất lỏng, và kéo dài tuổi thọ van; bảo vệ máy bơm, đồng hồ đo lưu lượng và các thiết bị đắt tiền khác. Nó cũng tránh được những vấn đề tắc nghẽn trong hệ đường ống. Y lọc phù hợp với ứng dụng nước, không khí, khí, dầu mỏ, hơi nước và các chất lỏng khác.
Y Lọc có thể được cài đặt ở vị trí ngang hoặc dọc (dòng chảy xuống) với tấm lưới lọc dốc xuống. Điều này cho phép bộ lọc thu thập vật liệu trong bộ lọc ở điểm thấp nhất của khoang chứa.
