Mô tả lưu lượng kế đo chất lỏng
-
Thiết kế dạng ống kết nối ren 2 đầu. Xuất xứ: Trung Quốc
-
Phạm vi đo: từ 20 LPM - 150 LPM (20 lít/ phút = 1200 lít/ giờ - 150 lít/ phút = 9000 lít/ giờ)
-
Sản phẩm được thiết kế gắn trên đường ống đo lưu lượng chất lỏng như nước, hóa chất, dầu, dung dịch lỏng
Lưu lượng kế là một thiết bị đo lường lưu lượng khối chất lỏng đi qua đường ống trong một khoảng thời gian nhất định. Thiết bị sẽ giúp người dùng quan sát, và dễ dàng xác định tốc độ dòng chảy. Lưu lượng kế có nhiều loại khác nhau về hình dạng, kích thước, nguyên lý hoạt động và ứng dụng. Hôm nay, chúng ta sẽ tìm hiểu về lưu lượng kế loại diện tích, còn gọi là lưu lượng kế dạng phao.

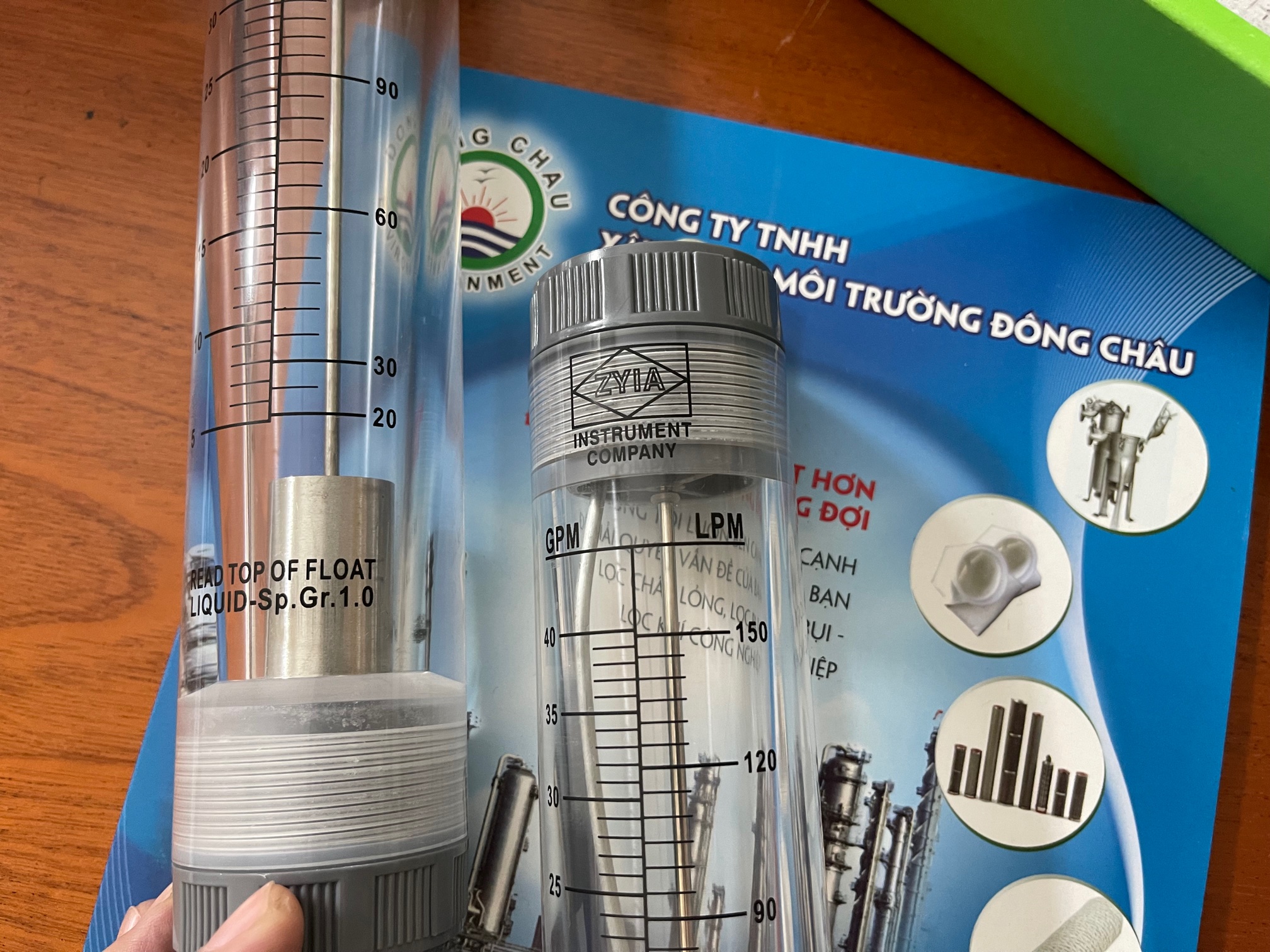

Lưu lượng kế loại diện tích có cấu tạo gồm ba thành phần chính: cân đo, ống đo và phao. Cân đo là bộ phận hiển thị giá trị lưu lượng trên thang đo. Ống đo là bộ phận có hình nón, có đường kính từ nhỏ đến lớn từ dưới lên trên. Phao là bộ phận có hình cầu, được làm bằng kim loại hoặc nhựa, có đường kính gần bằng đường kính ống hút gió của dòng chảy.
Lưu lượng kế loại diện tích hoạt động theo nguyên lý cân bằng giữa các lực tác dụng lên phao khi có dòng chảy đi qua ống đo. Các lực này gồm: lực nổi của phao, lực kéo của chất lỏng, lực đẩy và trọng lực. Khi dòng chảy tăng, phao sẽ nâng cao trong ống đo và ngược lại. Vị trí của phao sẽ tương ứng với giá trị lưu lượng được hiển thị trên cân đo.
Lưu lượng kế loại diện tích có ba ưu điểm chính: trực quan, linh hoạt và nhanh chóng. Trực quan là người dùng có thể quan sát và phán đoán giá trị lưu lượng bằng mắt một cách dễ dàng. Linh hoạt là thiết bị có thể sử dụng cho nhiều loại chất lỏng khác nhau, chỉ cần thay đổi phao cho phù hợp với mật độ và độ nhớt của chất lỏng. Nhanh chóng là thiết bị có tốc độ phản hồi cao, có thể duy trì trạng thái cân bằng để thuận tiện cho việc quan sát.
Lưu lượng kế loại diện tích được ứng dụng rộng rãi trong nhiều ngành công nghiệp và dân dụng, như xử lí nước thải, xử lí nước tinh khiết, xử lí khí, hệ thống điều hòa không khí, hệ thống phun sương... Thiết bị giúp kiểm soát và điều tiết dòng chảy một cách hiệu quả và an toàn.
Lưu lượng kế loại diện tích là một thiết bị đơn giản nhưng hữu ích trong việc đo lường lưu lượng của chất lỏng. Nếu bạn quan tâm đến thiết bị này, bạn có thể tham khảo thêm các sản phẩm của Đông Châu, một nhà phân phối chuyên nghiệp và uy tín về lưu lượng kế.
Cách sử dụng lưu lượng kế lắp trên đường ống
Lưu lượng kế là thiết bị đo lường lưu lượng khối chất lỏng đi qua đường ống trong một khoảng thời gian nhất định. Lưu lượng kế có nhiều loại khác nhau về hình dạng, kích thước và nguyên lý hoạt động, phù hợp với các ứng dụng công nghiệp và dân dụng khác nhau. Trong bài viết này, chúng tôi sẽ giới thiệu cách sử dụng lưu lượng kế lắp trên đường ống, một loại lưu lượng kế phổ biến và tiện dụng.
Lưu lượng kế lắp trên đường ống là loại thiết bị được gắn trực tiếp vào đường ống chuyển chất lỏng, không cần bảng điều khiển hay nguồn điện bên ngoài. Lưu lượng kế có thể đo được tốc độ và khối lượng của chất lỏng chảy qua một điểm cố định trên mỗi đơn vị thời gian. Đơn vị đo của lưu lượng kế thường là GPM (gallon/phút), LPM (lít/phút) hoặc m3/h (mét khối/giờ).
Lưu lượng kế lắp trên đường ống có hai loại chính là:
- Lưu lượng kế dạng ống tròn: dùng cho các hệ thống công suất nhỏ, có đường kính ống từ 1/4 inch đến 2 inch. Lưu lượng kế có cấu tạo gồm một ống tròn có vạch chia mức, một phao có hình cầu hoặc hình trụ nằm trong ống và một van điều tiết dòng chảy. Khi có chất lỏng chảy qua, phao sẽ nâng cao hoặc hạ thấp tùy theo tốc độ của dòng chảy. Người dùng có thể quan sát vị trí của phao trên vạch chia để xác định được lưu lượng của chất lỏng.
- Lưu lượng kế dạng ống phễu: dùng cho các hệ thống công nghiệp công suất lớn, có đường kính ống từ 2 inch trở lên. Lưu lượng kế có cấu tạo gồm một ống phễu có vạch chia mức, một phao có hình cầu hoặc hình trụ nằm trong ống và một van điều tiết dòng chảy. Khi có chất lỏng chảy qua, phao sẽ di chuyển từ phần rộng của ống phễu sang phần hẹp hoặc ngược lại tùy theo tốc độ của dòng chảy. Người dùng có thể quan sát vị trí của phao trên vạch chia để xác định được lưu lượng của chất lỏng.
Cách sử dụng lưu lượng kế lắp trên đường ống như sau:
- Chọn loại và kích thước của lưu lượng kế phù hợp với đường kính ống, lưu lượng và áp suất của chất lỏng cần đo. Nếu chất lỏng không phải là nước, cần kiểm tra độ nhớt và mật độ của chất lỏng để chọn loại lưu lượng kế có độ chính xác cao.
- Lắp đặt lưu lượng kế vào đường ống theo hướng dòng chảy của chất lỏng. Lưu ý, lưu lượng kế phải được đặt theo chiều dọc, không được nghiêng hay ngang. Nếu có van điều tiết, van phải được mở hoàn toàn để không ảnh hưởng đến dòng chảy.
- Quan sát vị trí của phao trên vạch chia mức của ống để xác định được lưu lượng của chất lỏng. Nếu muốn điều chỉnh lưu lượng, có thể sử dụng van điều tiết để tăng hoặc giảm tốc độ của dòng chảy.
- Bảo trì và vệ sinh lưu lượng kế thường xuyên để đảm bảo độ chính xác và tuổi thọ của thiết bị. Nếu có bụi bẩn hoặc cặn bám vào ống hoặc phao, có thể làm sai lệch kết quả đo. Nên tháo rời các bộ phận của lưu lượng kế và làm sạch bằng nước hoặc dung dịch tẩy rửa phù hợp.
Hy vọng Đông Châu đã giúp bạn hiểu rõ hơn về cách sử dụng lưu lượng kế lắp trên đường ống. Nếu bạn có nhu cầu mua hoặc tư vấn về loại thiết bị này, hãy liên hệ với Công ty Môi Trường Đông Châu để được hỗ trợ tốt nhất.
Bạn đang tìm kiếm một giải pháp lọc công nghiệp hiệu quả, an toàn và tiết kiệm? Bạn muốn sử dụng những sản phẩm lọc chất lượng cao, nhập khẩu từ các thương hiệu uy tín trên thế giới? Bạn muốn được tư vấn và hỗ trợ kỹ thuật tận tình, chuyên nghiệp và nhanh chóng? Hãy đến với Đông Châu, nhà cung cấp hàng đầu về các sản phẩm lọc công nghiệp tại Việt Nam.
Đông Châu là đơn vị có kinh nghiệm lâu năm trong lĩnh vực lọc công nghiệp, chuyên cung cấp các sản phẩm lọc nước, lọc khí, lọc dầu, lọc bụi cho các nhà máy, xưởng sản xuất, phòng thí nghiệm, phòng sạch và các ứng dụng khác. Đông Châu tự hào là đại lý chính thức của các thương hiệu nổi tiếng như 3M, Aqua, Clean Green, Newstar, Whatman... với các sản phẩm chất lượng cao, đa dạng về loại và kích thước, phù hợp với mọi nhu cầu của khách hàng.
Đông Châu không chỉ cung cấp sản phẩm mà còn cung cấp giải pháp toàn diện cho khách hàng, bao gồm tư vấn thiết kế, lắp đặt, bảo trì và bảo hành hệ thống lọc công nghiệp. Đội ngũ kỹ thuật viên của Đông Châu được đào tạo chuyên sâu và có kinh nghiệm thực tế trong việc xử lý các vấn đề liên quan đến lọc công nghiệp. Đông Châu cam kết mang đến cho khách hàng những giải pháp lọc công nghiệp hiệu quả nhất, an toàn nhất và tiết kiệm nhất.
Hãy liên hệ với Đông Châu ngay hôm nay để được tư vấn và báo giá miễn phí cho các sản phẩm và giải pháp lọc công nghiệp của bạn. Đông Châu luôn sẵn sàng phục vụ bạn với phương châm "Chất lượng là trên hết".
