Mô tả đầu cáp ngầm 3M
Đầu cáp 3M QTII (X) Series làm bằng Cao su Silicone thi công nhanh theo phương pháp co nguội, được thiết kế phù hợp với tất cả các loại cáp trung áp có cấu trúc màn chắn kim loại,có hoặc không có giáp, lõi dẫn bằng đồng hoặc nhôm.

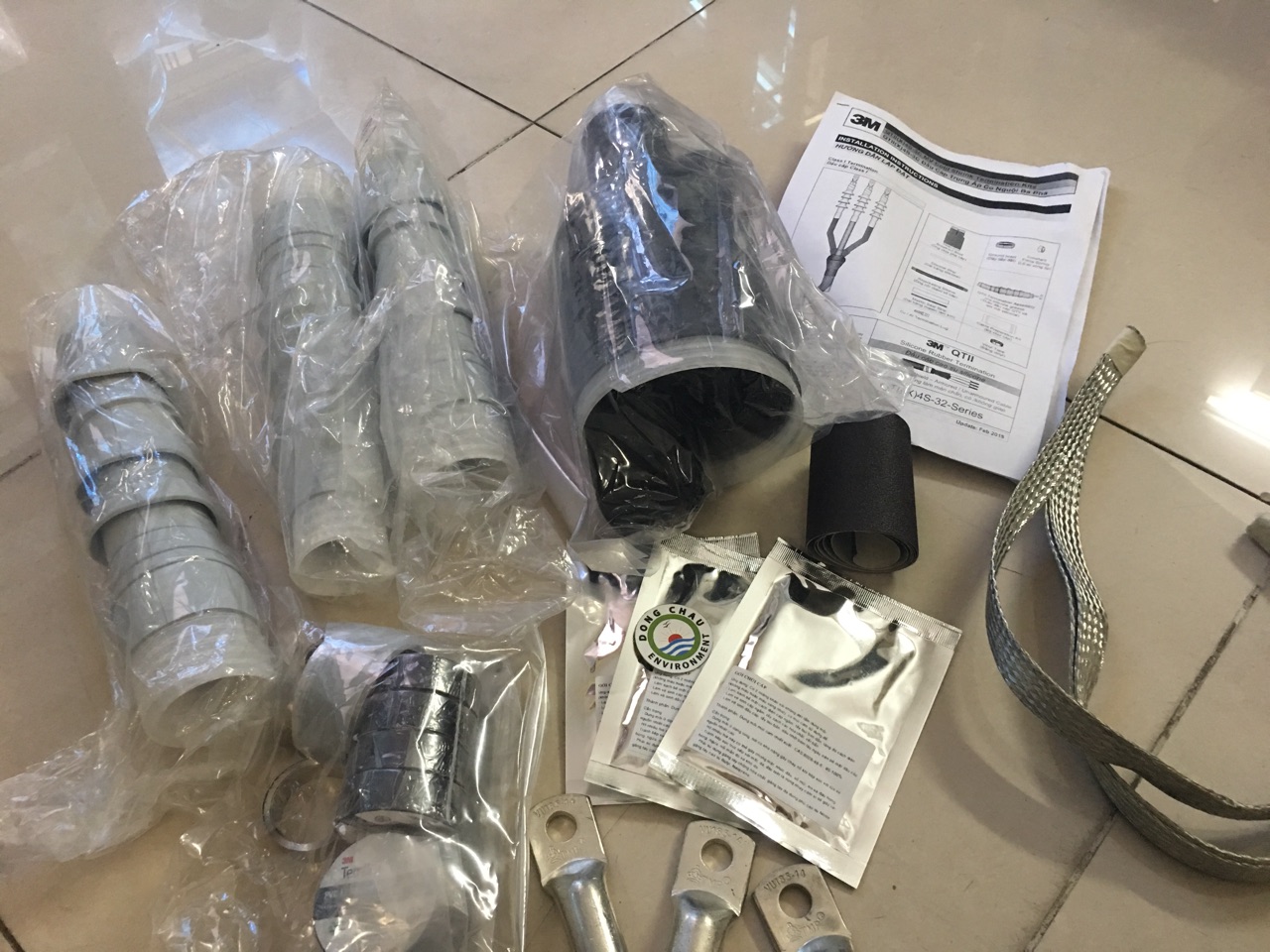

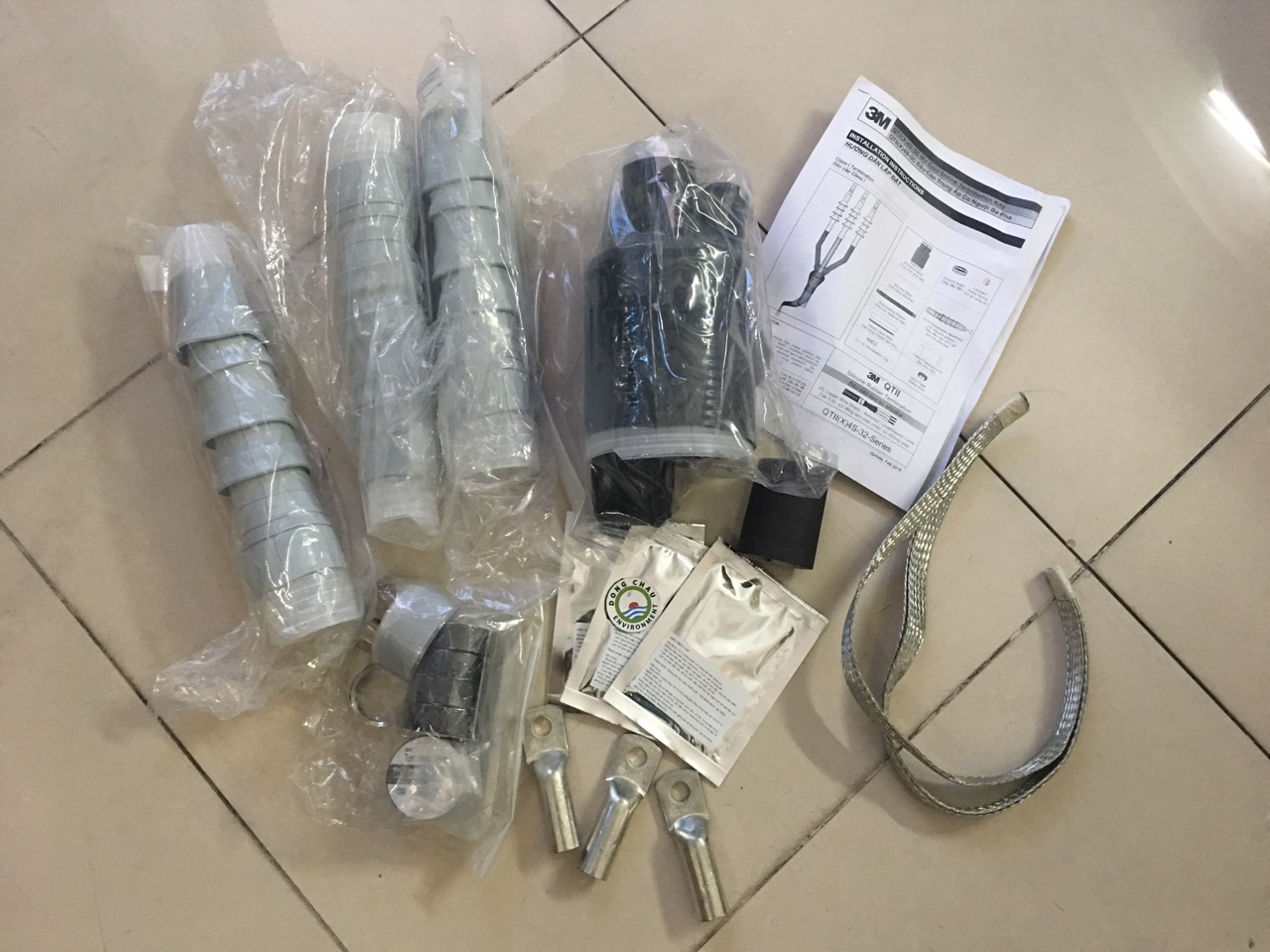

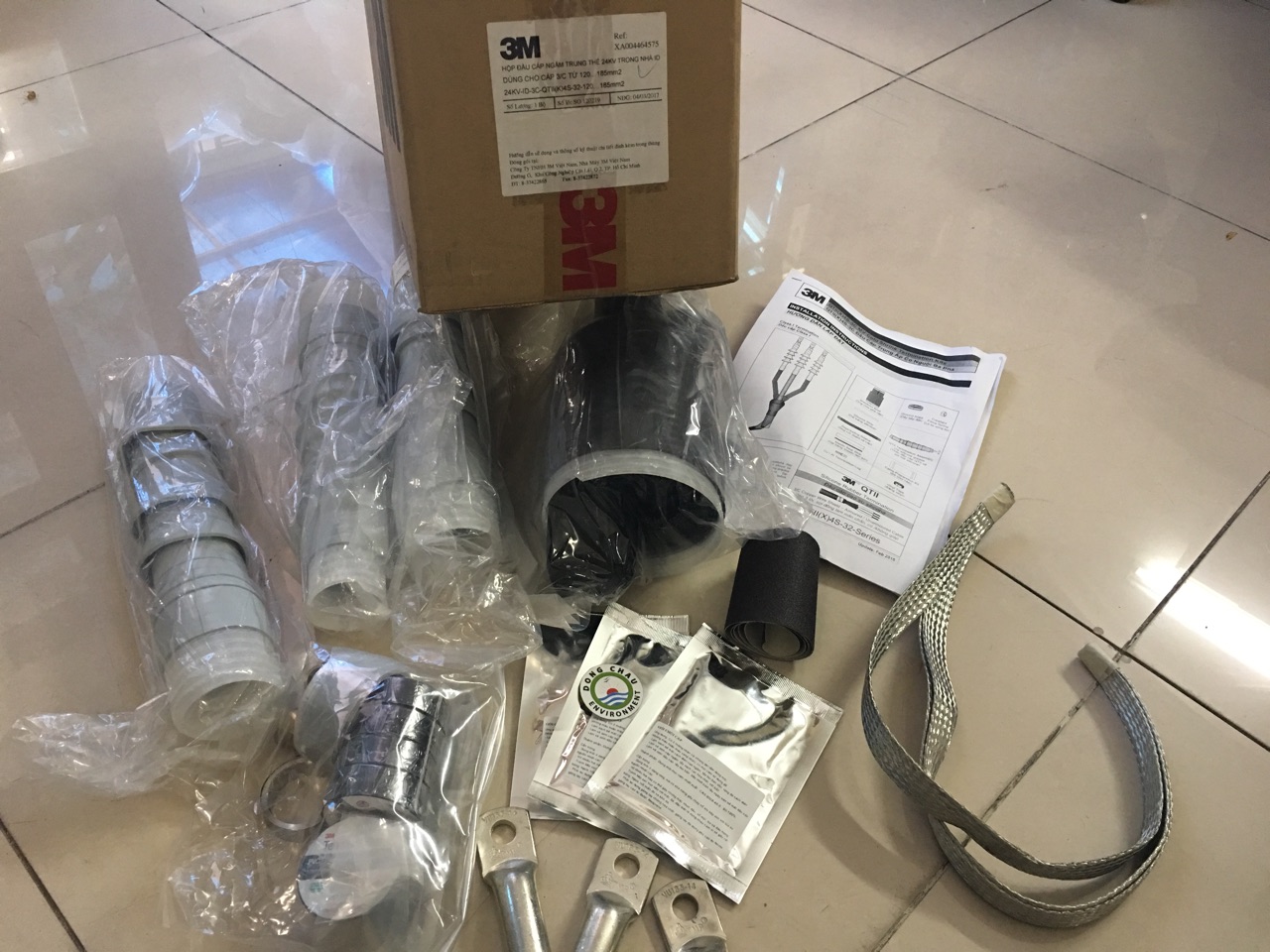

Các thành phần chính của đầu cáp 3M QTII (X) :
Phương pháp thi công co rút nguội của ống đầu cáp 3M đảm bảo độ tin cậy cao về cách điện và tạo ra hệthống làm kín, chống ẩm rất rốt cho bề mặt cách điện. Ống đầu cáp 3M co nguội được tích hợp thành một ống duy nhất gồm các tán cách điện bằng cao su silicone bao phủ bên ngoài lớp điều chỉnh điện trường có hằng số điện môi cao (High-K) và trong cùng là sườn lõi dây rút.
Ống chia pha cáp bằng cao su Silicone (cho 3 pha):
– Làm bằng cao su silicone định hình sẵn với cổ chia 3 pha. Lắp đặt ống chia pha cáp sẽ tạo ra hệ thống làm kín chống ẩm tại vị trí chia pha.
– Ống bao vỏ pha cáp bằng cao su silicone (cho 3 pha): Ống này được thiết kế rất hiệu quả khi lắp đặt sẽ trượt nhẹ lên bề mặt lớp màn chắn đồng của pha cáp. Các ống bao này là ống cách điện chống rò có tác dụng bảo vệ các pha cáp trước các tác động của môi trường như ẩm ướt, ăn mòn, ozon, tia tử ngoại, va chạm hay tác động nguy hiểm khác trong quá trình vận hành.
Các đặc tính của vật liệu Silicone
1. Bề mặt nhẵn: hạn chế thấp nhất các bụi bẩn bám trên bề mặt đầu cáp.
2. Tính vón nước: Khi nước tiếp xúc với bề mặt silicone sẽ phân tán thành các giọt nhỏ và chảy khỏi các tán mà không làm ướt hoàn toàn bề mặt. Hiện tượng này sẽ giảm thiểu tình trạng tạo ra đường dẫn liên tục trên bề mặt silicon do đó dòng điện rò cũng sẽ bị hạn chế.
3. Là chất vô cơ/ không dẫn điện: làm giảm dòng điện rò và hiện tượng hồ quang trên bề mặt của đầu cáp 3M.
4. Chịu được nhiệt độ cao: Đây là đặc tính vật lý nổi trội của cao su silicone, vật liệu vẫn duy trì các tính chất trong dãi nhiệt độ cao từ 100°C đến 180°C.
Phân biệt phạm vi ứng dụng theo cấu tạo:
ID: Trong nhà OD: Ngoài trời
-
Dùng cho cáp trung áp đến 36kV
-
Cho cáp có cách điện: polyethylene, XLPE, EPR.
-
Cho cáp 1, 3 lõi, màn chắn băng đồng hoặc sợi đồng, có hoặc không có giáp.
-
Lõi dẫn bằng đồng hoặc nhôm.
-
Lắp đặt cho những nơi có môi trường ô nhiễm, bụi bẩn....
-
Dùng để đấu nối vào các thiết bị đóng cắt, máy biến áp, mô-tơ, thanh cái, đường dây trên không....
